ZPQK型礦用潛水泵是天津奧特泵業主要產品之一,其技術先進成熟,科技含量高,客戶認可度高,現廠家直銷,價格優惠!
自平衡礦用潛水泵的結構特點:

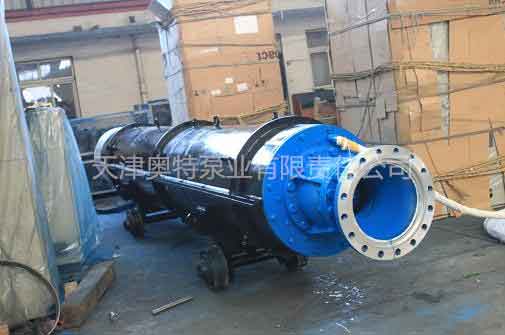

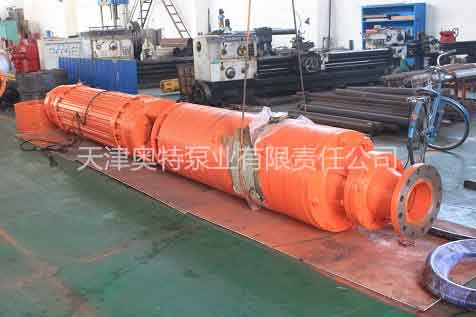

ZPQK型自動平衡式潛水泵結構
它的潛水電機結構與雙吸式潛水泵的潛水電機結構相同,潛水泵只有下部一個進水口,葉輪同樣分成對稱的二組。液體從吸人口經過下部第一組葉輪流出,再從第二組葉輪的泵殼側面流道到達位于電泵上部的第二組葉輪吸人口,然后經過第二組葉輪到達潛水泵的出水口。水流經過兩組葉輪所產生的軸向推力也正好相反,互相抵消,相互自動平衡,達到了雙吸式結構同樣的目的。
ZPQK新型礦用潛水泵系統組成
1.潛水電泵機組(潛水泵、潛水電機、引出纜及信號控制纜)引出纜長度一般考慮正常水位情況下避免與主動力纜在水下接頭;
2.輔助安裝系統:吸水罩(安裝方式不同結構略有區別)、載泵小車(萬向輪、滾輪或橡膠輪)、支架安裝組件、浮體式安裝組件;
3.啟動柜:根據電網容量、環境溫度、現場要求有直接啟動、軟啟動、變頻啟動可供選擇;
4.逆止閥:帶泄流孔的逆止閥,起到突然停車防水錘及緩慢泄空管路存積水的雙重作用。
5.潛水電泵綜合保護器;
6.揚水管:根據安裝布置方式不同壁厚分承受機組重量及不承受機組重量來考慮;
7.動力纜:滿足礦井安全要求,根據鋪設環境選配像套軟電纜或各種鎧裝電纜;根據電纜鋪設距離及環境溫度考慮可能存在的電壓降后計算電纜橫截面積,確保充足供電算。
8.智能自動化控制系統:結合實際需要實現所有控制檢測要求。
9.專用工具:輔助進行安裝、設備調試及維修。
ZPQK型自動平衡式潛水泵適用條件
● 無雜質清水,冷凍水/冷卻水,雨水,煤礦、鐵礦、金屬礦等地下涌水,飲用水,礦泉水等。
● 允許工作水溫范圍+5至+25℃
● 固體雜質含量(質量比)不大于0.01%
● PH值(酸堿度)6.5-8.5
● *化氫的含量不大于1.5mg/L
● 氯離子的含量不大于400mg/L
● 機組必須完全侵沒水中工作。
ZPQK型自動平衡式潛水泵各項參數
● 流量范圍:150m3/h-2200 m3/h;
● 揚程范圍:100-1700m;
● 功率:55kW-4000kW;
● 電壓:380V、660V、1140V、3kV、6kV、10kV
ZPQK型自動平衡式潛水泵適用環境
● 適用于煤礦、鐵礦、有色金屬礦等生產排水;
● 透水事故搶險救災;
● 淹井礦排水復礦;
● 礦區水綜合治理;
● 供水公司水源取水泵站;
● 城市高噴景觀工程;
● 是礦山生產排水、搶險復礦、地表疏干和防治水災害的關鍵設備
